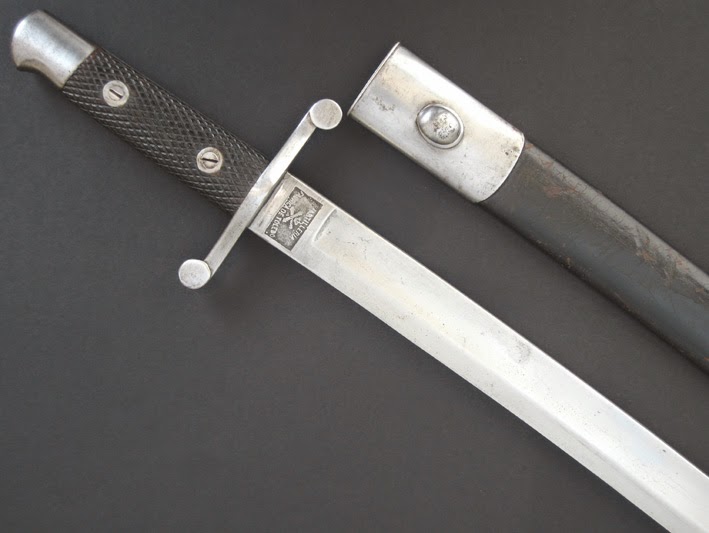

La empuñadura esta construida por una cruz de gavilanes rectos con los extremos redondeados y vueltos en sentidos opuestos, y un pomo soldado a la cola de la espiga; todo de hierro, entre ambas piezas las cachas de madera de nogal cuadrilladas, pintadas en negro y sujetas por dos pasadores con ovalillos.
Tiene vaina de cuero negro con brocal y contera de hierro bruñido.-
Fue aprobado por el Director General de Artillería el 18 de septiembre de 1879. Experimentado por los Regimientos 1 y 3 de Ingenieros y declarado reglamentario por R.O. de 22 de diciembre de 1.881, para las tropas de Artillería, Ingenieros, sanidad, Administración Militar, Gatastodes de Infantería y Músicos, debiendo entregarlos a medida que fuesen agotados las existencias de los modelos en uso y ante las plazas montadas que a las de a pie.
Con la circular de la Dirección General de Artillería de 16 de Noviembre de 1883 se publico la tabla de dimensiones, esta misma circular le asigno un precio de 23 pesetas que luego fue reducido a 19’23 por R., O. de 30 de mayo de 1.888, ya que la de 30 de Septiembre de 1895 había establecido en 25 años la duración reglamentaria del arma y en 5 la del cuero de la vaina.
El 4 de Agosto DE 1.890, otra circular disponía de nuevo que se dotase con el a los gastadores de la Infantería, la R.O. de 1 de abril de 1893 al Cuerpo de Administración Militar y la de 21 de Octubre de 1909 al de Sanidad.
En 1892 (R.O. de 14 de Octubre), se ordeno reforzar la vaina para evitar su rotura y alargar la contera, poniéndole en la punta un botón esférico que no llevaba la versión primitiva, cuyo extremo era plano.
Conocemos dos variantes de este machete.
La mas antigua lleva la marca de fabrica y la fecha grabada a buril en el primer tercio de la hoja, dentro del vaceo, con la leyenda “ARTA FABA de Toledo”. La segunda tiene el puño y los gavilanes mas anchos, el pomo mas largo y picudo y las cachas mas cortas, la marca con la palabra “ARTILLERIA” y “Fabrica de Toledo”, rodeando el escudo del Cuerpo esta grabada al acido sobre la bigotera y no lleva fecha de fabricación.
Aparece por primera vez en el plano de labores para la Fábrica de Toledo de 1.883-84, con 1.500 ejemplares a 23 pesetas. En los años sucesivos figuran las siguientes cantidades. 1.884-85, 500; 1.885-86, 1.000; 1.886-87, 1.000; 1.887-88, 2.000; 1.888-89, 3.000; 1.889-90, 4.000; 1.890-91, 2.000; 1.891-92, 1.000; 1.893-94, 620; 1.894-95, 10.000; 1.905, 2.000, 1.906,1.000, 1.907, 1.200 y 1.909, 1.400. A partir de 1.889-90 el precio era de 19’23 pesetas.
Su fabricación fue suspendida por R.O. de 18 de abril de 1.916, después de más de treinta años de cosechar muchos informes negativos enviados por los Cuerpos, en especial por los de Artillería. De haberse cumplido todos los planes antes mencionados, cosa bastante imposible debido a los trasvases de fondos a que obligaban las producciones a veces menos importantes pero momentáneamente más urgentes, la cifra total fabricada alcanzaría la nada despreciable cifra de 34.920 unidades.
Datos técnicos.-
Hoja
Longitud 593 m/m
Anchura máxima 31 m/m
Longitud de la bigotera 27 m/m
Grosor máximo 6 m/m
Longitud del vaceo 345 m/m
Longitud de la pala 220 m/m
Peso 562 grs.
Empuñadura
Altura 136 m/m
Longitud de la cruz 107 m/m
Vaina
Longitud 609 m/m
Arma
Longitud 729 m/m
Distancia del Centro de gravedad a la punta 450 m/m
Peso 797 grs.
Peso total con vaina 957 grs.
